PCBA-SMT贴片加工是指将IC、二三极管、MOS管、电容电阻等BOM表中的电子元器件贴装到PCB表面上。

联系人:童先生
电 话:0755-2664 8283
传 真:0755-2664 8236
手 机:13798350430
邮 箱:sales@fully-hong.com / libercod@vip.163.com
市场部地址:深圳市南山区南海大道粤海大厦A座11B
工厂地址:深圳宝安区石岩街道中运泰科技工业园一栋

SMT的英文是“Surface Mount Technology" ,翻译成中文就是“表面贴片技术”,是相对于传统的THT ( Through Hole Technology) “通孔插件技术”而言的,实施SMT或THT的载体都是电路板。 “表面”指的是PCB板面上可用于印刷锡膏的焊盘,“通孔”指的是电路板上的电镀孔 PTH (Plated Through Hole),SMT贴片是比THT插件更为高效和先进的电子焊接技术。

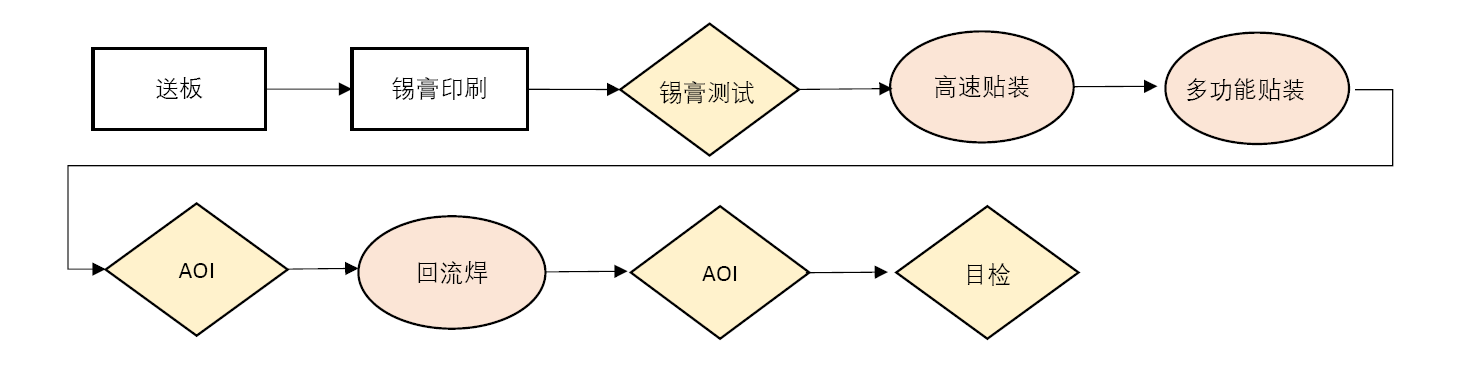

SMT贴片的加工流程图如下:


我们可以看出,相较于PCB的生产流程与设备配置,SMT加工要简单得多。简单地理解就是印出锡膏、检查锡膏的印刷状况,高速机贴较小的电子元器件,多功能机贴较大的电子元器件,AOI检测贴片状况(业内多叫“炉前检测”, “炉”的回流焊炉),过回流焊固化,AOI炉后检测,最后目检。

优勤电子的SMT贴片加工厂配备有先进的设备,如德森的自动锡膏印刷机,三星或松下的高速和多功能贴片机,50%的从业人员超过五年的SMT加工经验和精密的检测仪器,如思泰克的SPI (锡膏检测仪),首件检测仪(FAI),准稳的AOI和日本岛津的X-ray等。四条SMT生产的日贴片产能可达300万点,在设备、仪器、产能上完全能满足一般客户的生产与质量要求。

SMT贴片加工看似简单,但是我们在质量把控上不敢有丝毫懈怠,优勤电子主要从以下方面 确保SMT贴片加工的质量:

1、使用知名的千住或乐泰的锡膏,用自动锡膏印刷机印刷并用锡膏检测仪进行检测,确保SMT加工常规的80%质量问题在这一环节得到有效控制。

2、用较为先进的首件检测仪对首件进行检测,出具首件检测报告。

3、AOI自动光学检测仪在炉前炉后对已贴元器件进行检测,保证大大小小的元器件不被贴漏、贴错、贴偏、贴反。

4、有对BGA的PCB板,贴装后用X-ray抽检或按客户要求全检。

有些客户喜欢比较不同的SMT贴片加工厂的贴片价格,我们认为这个没有太大的实际意义。贴片机的最大优势在于做大量重复的贴片动作,而深圳SMT贴片加工厂的人工成本日趋走高。如果一款PCB的贴片加工量足够大,可以上机不间断跑一周时间,这里不防告诉你,其单点的贴片报价低至人民币0.8分,工厂还可盈利。而对于某些小批量生产,如果以贴片点数价,工厂即使报5分的价格,工厂仍可能是亏损的,因为机器贴片时间太短,而准备上机调试的人工成本太高。这也是优勤电子更倾向于做代工代料的SMT加工订单的原因之一,我们乐意为客户提供全方位有价值的服务。
