SMA,SMB,SMC二极管封装尺寸

发布时间:2021-07-20 10:30人气:4985

常见的贴片肖特基二极管SS14,SS24,SS34为例,三种管子的区别主要在电流上,有三种封装SMA(DO-214AC)、SMB(DO-214AA)、SMC(DO-214AB)。


SMA,SMB,SMC封装的三种二极管尺寸关系为: SMA < SMB < SMC.

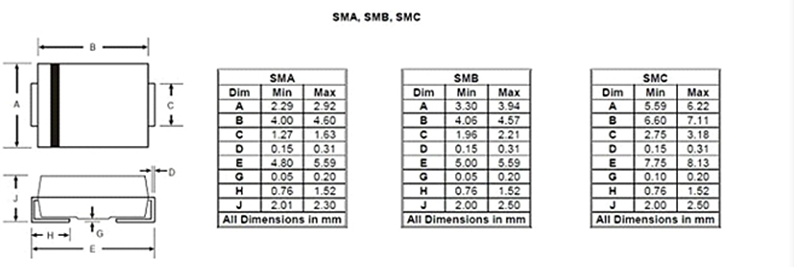

SMA封装二极管的尺寸是最小的;SMB二极管的尺寸比SMA的尺寸大;SMC二极管的尺寸是三种二极管种尺寸最大的。三种封装尺寸图形如下:

一、SMA主要性能指标:

1、特性阻抗:50 Ω

2、频率范围:配柔性电缆 0~18GHz,配半柔、半刚性电缆 0~26.5GHz

3、接触电阻:内导体 ≤3.0m Ω,外导体 ≤2.0m Ω

4、绝缘阻抗: ≥ 5000M Ω

5、介质耐压:1000V

6、电压驻波比:配柔性电缆 ≤ 1.15+0.02, 配半柔、半刚性电缆 ≤ 1.10+0.02

7、耐久性:500次

8、执行标准:MIL-C-39012

9. SMA,SMB,SMC


二、SMA,SMB,SMC封装的三种二极管成本关系为: SMA < SMB < SMC.

SMA封装的二极管是最低成本的,SMC成本最高。如果在同时可用SMA和SMB或SMB和SMC时,SMA和SMB为首选。
